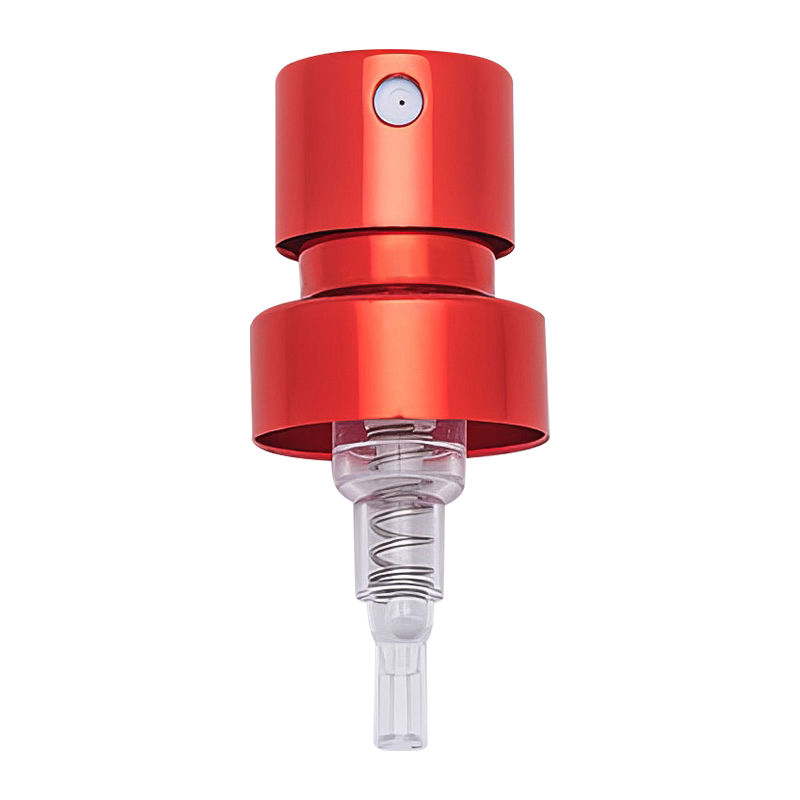

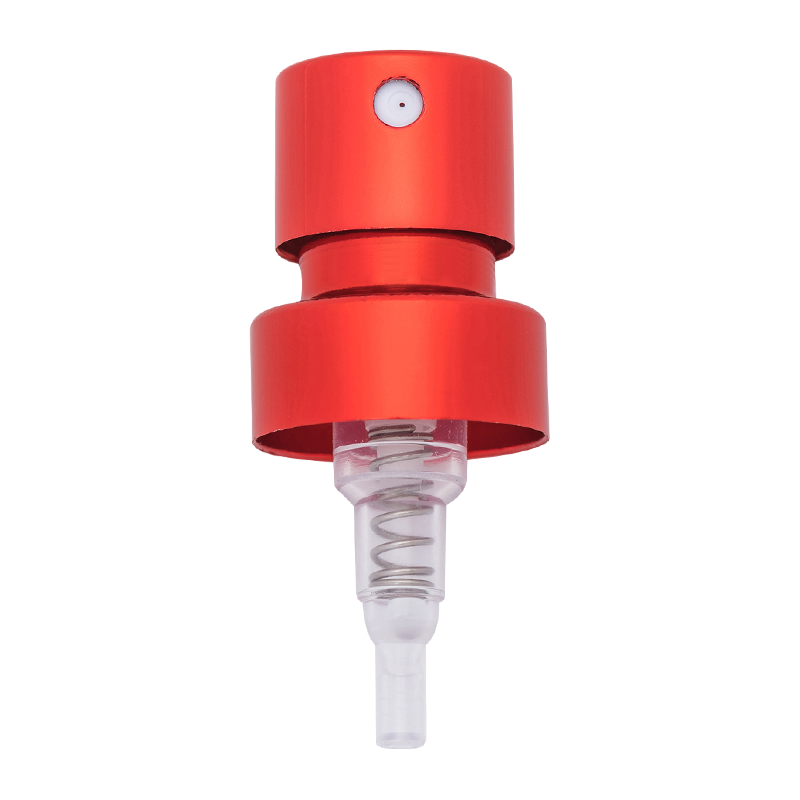

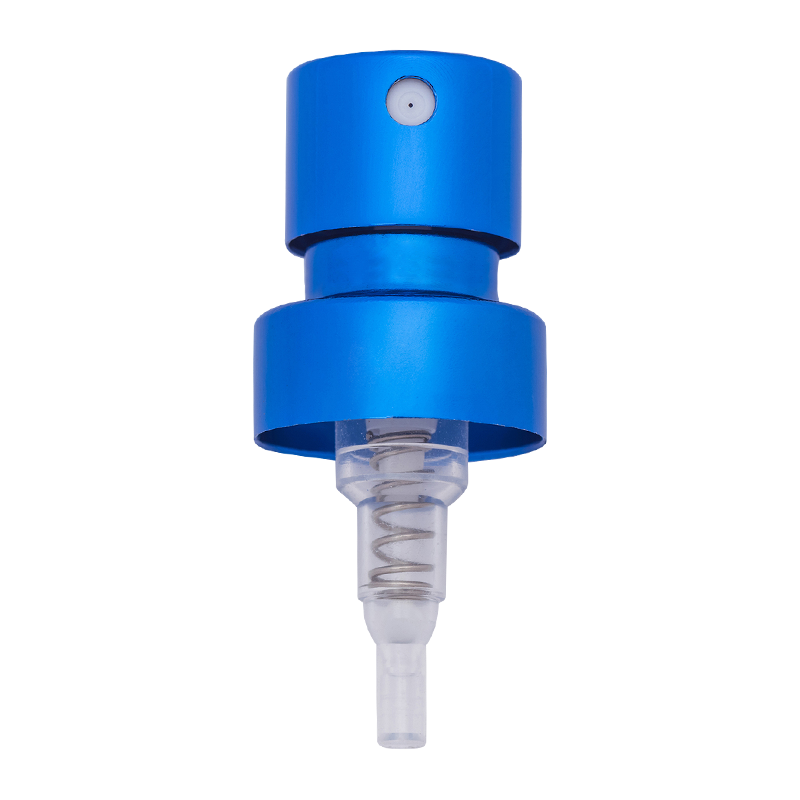

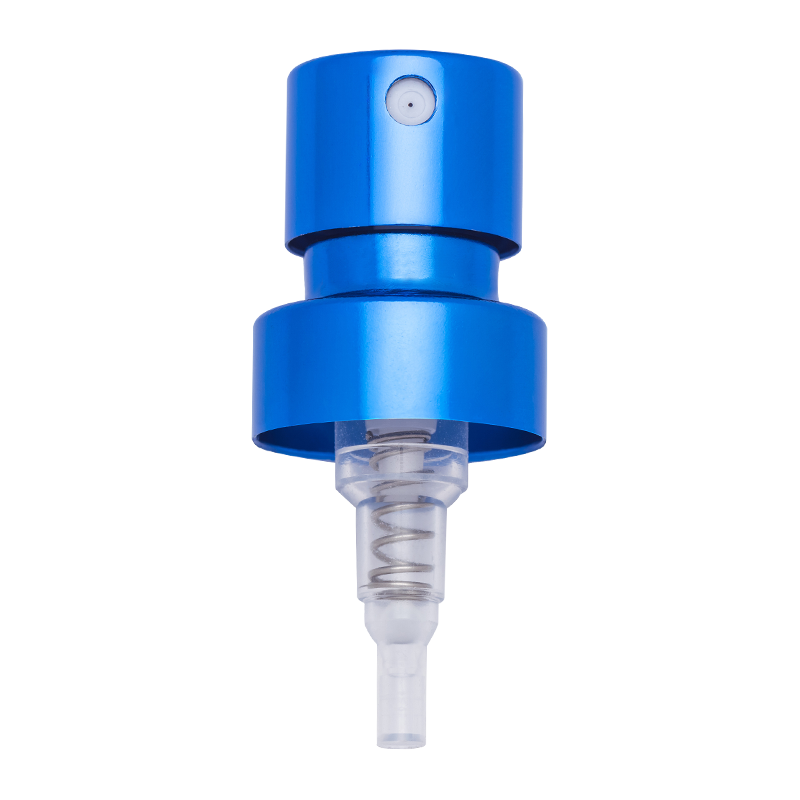

XY-PT-⊘15JDAB 15mm Crimp عطر ریز پاش پمپ مه پاش نوع کوتاه

چگونه می توان یکنواختی اسپری را بهبود بخشید نازل کوتاه پمپ عطر مه‌آلود 15 میلی‌متری ?

یکنواختی اسپری نشانگر عملکرد اصلی نازل عطر است که به طور مستقیم بر تجربه کاربر از اثر پخش عطر تأثیر می گذارد. نازل کوتاه پمپ عطر 15 میلی متری چین دار ساختار فشرده ای دارد و برای ظروف با قطر کوچک مناسب است. بهبود یکنواختی اسپری آن مستلزم بهینه سازی هماهنگ دقت طراحی، خواص مواد، فرآیند تولید و استانداردهای آزمایش است. طرح های خاص زیر از ابعاد مختلف توسعه می یابد:

1. طراحی ساختاری هسته نازل را بهینه کنید

طراحی ساختاری نازل مبنایی برای تعیین یکنواختی اسپری است و لازم است در سه قسمت کلیدی کانال سیال، جزء اتمیزاسیون و مهر و موم چین، اصلاحات دقیقی انجام شود.
طراحی ساده کانال سیال
کانال سیال داخلی (شامل ورودی مایع، حفره راهنما و سوراخ نازل) نازل کوتاه 15 میلی متری باید ساختاری کارآمد داشته باشد تا از زوایای راست، برآمدگی ها و دیگر طرح هایی که مستعد تلاطم هستند جلوگیری شود. از طریق شبیه‌سازی دینامیک سیالات محاسباتی (CFD)، منحنی گرادیان قطر داخلی کانال بهینه‌سازی می‌شود تا اطمینان حاصل شود که عطر به‌آرامی در کانال جریان می‌یابد و انحراف اتمیزه شدن ناشی از سرعت جریان ناهموار را کاهش می‌دهد. به عنوان مثال، قطر داخلی کانال از ورودی مایع به سوراخ نازل به آرامی از 1.2 میلی‌متر به 0.8 میلی‌متر تغییر می‌کند، به طوری که مایع تحت فشار یک حالت آرام آرام را تشکیل می‌دهد و پایه‌ای را برای اتمیزه شدن یکنواخت می‌سازد.
پردازش با دقت بالا سوراخ های اتمیزاسیون
سوراخ نازل جزء کلیدی اتمیزه کردن است و دقت دیافراگم و تقارن شکل آن به طور مستقیم بر شکل اسپری تأثیر می گذارد. توصیه می شود از فناوری پردازش میکرو سوراخ لیزری برای کنترل تحمل دیافراگم در ± 0.005 میلی متر استفاده کنید تا اطمینان حاصل شود که دیواره داخلی کانال صاف و بدون سوراخ است. در عین حال، یک طرح متقارن چند سوراخه (مانند 3-4 سوراخ اتمیزه با قطر 0.3 میلی متر که به طور مساوی در یک حلقه توزیع شده اند) اتخاذ می شود تا مایع به طور همزمان از جهات مختلف پخش شود و انحراف اسپری که ممکن است توسط یک کانال ایجاد شود با تداخل جریان هوا که یکنواختی را ایجاد می کند جبران می شود.
تطبیق ساختار چین و مهر و موم
طراحی چین دار باید از متمرکز بودن نازل و بدنه بطری اطمینان حاصل کند. اگر انحراف مونتاژ بیش از 0.1 میلی متر باشد، ممکن است باعث فشار ناهموار روی مایع و مشکل اسپری موضعی بیش از حد یا ضعیف شود. بنابراین، عمق شیار کارت و ارتفاع برآمدگی سگک باید کاملاً با قطر بطری مطابقت داشته باشد و باید از جبران الاستیک حلقه آب بندی سیلیکونی استفاده شود تا اطمینان حاصل شود که نازل پس از مونتاژ کاملاً با محور بدنه بطری هماهنگ است تا از عدم تعادل توزیع فشار ناشی از کج شدن جلوگیری شود.

2. بهبود عملکرد مواد و فرآیند درمان سطح

خواص فیزیکی و وضعیت سطحی ماده بر سیالیت و اثر اتمیزه شدن مایع تأثیر می گذارد. انتخاب مواد و بهینه سازی فرآیند تصفیه سطح به صورت هدفمند ضروری است.
موادی با ضریب اصطکاک پایین انتخاب کنید
توصیه می شود از POM اصلاح شده (پلی اکسی متیلن) یا LCP (پلیمر کریستال مایع) برای اجزای هسته نازل (مانند پیستون ها و هسته های شیر) استفاده شود. این مواد دارای مقاومت سایش عالی و ضریب اصطکاک کم (≤0.2) هستند که می تواند نوسانات مقاومت مایع را در طول فرآیند جریان کاهش دهد. در همان زمان، پوشش فلوئور (مانند PTFE) را به سطح در تماس با مایع اضافه کنید تا چسبندگی مایع را کاهش دهید، از جریان ناپایدار ناشی از باقی مانده موضعی جلوگیری کنید و از حجم اسپری یکنواخت اطمینان حاصل کنید.
عملیات اکسیداسیون دقیق سطح آلومینیوم
برای نازل های حاوی قطعات آلومینیومی (مانند میله های فشار و پوسته)، سطح و سختی باید از طریق فرآیند آنودایز بهبود یابد. ضخامت فیلم اکسید در 8-12μm کنترل می شود و لایه فیلم یکنواخت و بدون سوراخ است و از پدیده آویزان شدن مایع بر روی دیوار به دلیل سطح ناهموار جلوگیری می کند. به عنوان مثال، Zhangjiagang XinYe Chemical Sprayer Co., Ltd از یک خط تولید اکسیداسیون کاملاً اتوماتیک در فرآیند تصفیه سطح اکسید آلومینیوم استفاده می کند. با کنترل دقیق غلظت الکترولیت و چگالی جریان، قوام سطح اجزای آلومینیومی تضمین می‌شود و پایه فیزیکی پایداری برای عبور صاف مایع فراهم می‌کند.
پایداری مواد مهر و موم
مهر و موم ها (مانند واشرهای سیلیکونی) در طراحی ضد نشتی باید از سیلیکون درجه مواد غذایی با مقاومت شیمیایی قوی استفاده کنند و سختی Shore A در 50-60 درجه کنترل می شود که نه تنها آب بندی خوب را تضمین می کند، بلکه هنگام فشار دادن بازخورد الاستیک پایداری نیز ارائه می دهد. با تنظیم فرآیند ولکانیزاسیون سیلیکون، حباب‌ها و ناخالصی‌های داخلی کاهش می‌یابد، از نشت فشار ناشی از تغییر شکل ناهموار آب‌بندها جلوگیری می‌شود و فشار مایع در نازل پایدار است و قدرت مداوم را برای اتمی‌سازی یکنواخت فراهم می‌کند.

3. بهبود فرآیند تولید و کنترل خودکار

کنترل دقیق در فرآیند تولید، کلید تضمین اجرای طرح طراحی است و خطاهای انسانی باید از طریق فرآیندهای استاندارد و تجهیزات خودکار کاهش یابد.
بهینه سازی پارامترهای قالب گیری تزریقی
قطعات پلاستیکی نازل (مانند حفره راهنمای جریان و نشیمنگاه اتومایزر) باید توسط یک دستگاه قالب گیری تزریقی با دقت بالا تولید شوند، با تمرکز بر کنترل دمای تزریق (مانند مواد POM که در دمای 190-210 درجه سانتیگراد کنترل می شود)، نگه داشتن فشار (30-50 مگا پاسکال) و زمان خنک سازی 20 ثانیه توسط فشارهای حرارتی (15-15) فلش یک سیستم کنترل حلقه بسته برای نظارت بر فشار و دمای حفره در زمان واقعی برای اطمینان از سازگاری ابعادی هر دسته از محصولات، مانند کنترل خطای تمرکز روی صندلی اتومایزر در 0.02 میلی متر استفاده می شود.
موقعیت یابی دقیق مونتاژ خودکار
فرآیند مونتاژ نازل (مانند اتصال سوراخ اتومایزر و حفره راهنمای جریان، تطبیق فنر و پیستون) نیاز به اتخاذ یک خط مونتاژ خودکار با هدایت بصری، با یک دوربین CCD برای تشخیص موقعیت قطعات در زمان واقعی، و اطمینان از همکاری با سطح میکرون (میزان ± دقت موقعیت یابی هر ربات) دارد (با دقت موقعیت یابی 0.0 ± میلی متر) جزء از 0.03 میلی متر تجاوز نمی کند. این حالت تولید خودکار می تواند به طور موثری از تصادفی بودن مونتاژ دستی جلوگیری کند. به عنوان مثال، خط مونتاژ خودکار Zhangjiagang XinYe Chemical Sprayer Co., Ltd. دقت مونتاژ هر نازل را از طریق تشخیص همزمان چند ایستگاهی تضمین می کند و تضمین فرآیند برای یکنواختی اسپری را ارائه می دهد.
کنترل سازگاری عملیات سطح اکسید آلومینیوم
عملیات اکسیداسیون قطعات آلومینیومی به کنترل دقیق ترکیب الکترولیت (مانند غلظت اسید سولفوریک 150-200 گرم در لیتر)، دما (18-22 درجه سانتیگراد) و زمان اکسیداسیون (20-30 دقیقه) نیاز دارد. غلظت الکترولیت از طریق سیستم تکمیل خودکار مایع ثابت می ماند تا از تفاوت در مقاومت جریان مایع ناشی از ضخامت ناهموار فیلم جلوگیری شود. در عین حال، تمیز کردن اولتراسونیک برای حذف ناخالصی های باقی مانده پس از اکسیداسیون استفاده می شود تا اطمینان حاصل شود که زبری سطح Ra≤0.8μm و کاهش چسبندگی نامنظم مایع روی سطح است.

4. تقویت استانداردهای تشخیص و کنترل کیفیت

برای دستیابی به کنترل حلقه بسته یکنواختی اسپری، یک سیستم تشخیص کامل برای تشخیص انحرافات به موقع از طریق اندازه گیری دقیق و تجزیه و تحلیل داده ها ایجاد کنید.
تشخیص کمی مورفولوژی اسپری
یک آنالایزر اندازه ذرات لیزری و یک دوربین با سرعت بالا برای تشخیص اسپری نازل، ثبت توزیع قطر قطرات (Dv50 هدف در 20-30μm کنترل می‌شود و نسبت Dv90 به Dv10 ≤2.5 است) و زاویه اسپری (30°±5° اندازه توزیع قطره توصیه می‌شود) یکنواخت است. در عین حال، تراکم پوشش اسپری در فاصله 10 سانتی متری توسط ابزار توزیع مه تشخیص داده می شود و انحراف تعداد قطرات در واحد سطح نباید بیش از 5٪ باشد و از چگالی بیش از حد موضعی یا پراکندگی بیش از حد اجتناب شود.
تست پایداری فشار
سناریوی استفاده واقعی را شبیه‌سازی کنید و مقدار نوسان جریان اسپری (≤±3%) را تحت نیروهای فشاری مختلف (2-5N) و فشار بطری (0.2-0.4MPa) شناسایی کنید تا اطمینان حاصل کنید که حجم اسپری در هنگام تغییر سرعت فشار دادن کاربر ثابت می‌ماند. منحنی فشار در طول فرآیند پرس در زمان واقعی توسط یک سنسور فشار ثبت می شود تا محصولات با تغییرات فشار ناگهانی ناشی از سایش هسته شیر یا آب بندی ضعیف حذف شوند.
تأیید قابلیت اطمینان کل چرخه عمر
آزمایش‌های پیری تسریع‌شده (مانند 5000 چرخه پرس) برای تشخیص تضعیف یکنواختی اسپری انجام می‌شود، که مستلزم آن است که نرخ تغییر قطر قطرات پس از چرخه از 10٪ تجاوز نکند. در عین حال، عملکرد آب بندی و اسپری در محیط های با دمای بالا و پایین (-5 درجه سانتیگراد تا 40 درجه سانتیگراد) آزمایش می شود تا اطمینان حاصل شود که اثر اتمیزه شدن پایدار می تواند تحت شرایط شدید، مطابق با استانداردهای سختگیرانه گواهینامه سیستم کیفیت ISO9001-2008 حفظ شود.

5. زنجیره تامین مشترک و بهینه سازی تقاضای مشتری

بهبود یکنواختی اسپری باید با سناریوهای استفاده واقعی مشتریان ترکیب شود و از خدمات سفارشی برای رفع نیازهای سازگاری فرمول های مختلف عطر استفاده می شود.
توسعه هدفمند قالب
عطرهای مختلف ویسکوزیته و کشش سطحی متفاوتی دارند (مانند عطرهای حاوی الکل و عطرهای اسانسی دارای روانی متفاوت هستند) و ساختار داخلی نازل باید مطابق فرمول مشتری تنظیم شود. به عنوان مثال، یک حفره راهنمای بزرگتر برای عطرهای با ویسکوزیته بالا طراحی شده است، و یک پوشش راهنمای ضد پاشش برای عطرهای با کشش سطح پایین اضافه شده است. Zhangjiagang XinYe Chemical Sprayer Co., Ltd دارای یک کارگاه مستقل توسعه قالب است که می تواند به سرعت قالب ها را مطابق با نیاز مشتری سفارشی کند و با تنظیم پارامترهای کانال جریان اطمینان حاصل کند که یکنواختی اسپری با فرمول های خاص سازگار است.
طرح گام به گام تنظیم فرآیند
با توجه به تفاوت‌های بین تولید آزمایشی دسته‌ای کوچک و تولید انبوه در مقیاس بزرگ، پارامترهای فرآیند گام به گام فرمول‌بندی می‌شوند. به عنوان مثال، از چاپ سه بعدی برای تأیید سریع طراحی ساختاری در مرحله تولید آزمایشی استفاده می شود و از تجهیزات خودکار برای جامد کردن پارامترها در مرحله تولید انبوه استفاده می شود. در همان زمان، برنامه های تولید متعددی برای مشتریان ارائه می شود که می توانند از بین آنها انتخاب کنند، هزینه و کارایی را متعادل می کنند و در عین حال یکنواختی را تضمین می کنند.
